石油化工防雷工程案例

发布时间:2018-11-15    浏览量:1979


石油化工生产场所具有的特殊性决定它具有一定的危险性——会发生爆炸、火灾等灾害,从而造成巨大的经济损失和人员伤亡。雷电对于石油化工厂的影响主要表现在石油化工设备大都暴露于空气中,由于雷暴天气的影响导致设备瞬间产生超过其操作承受的超高电压,而引发安全事故,故配备全面良好的防雷保护显得尤为重要。

雷电入侵的三种方式

雷电入侵对石油化工厂的破坏形式有三种方式:

一是直击雷,即雷电直接击在建筑物或设备上发生的强加热效应和电动力作用;

二是雷电的二次作用,雷电流产生的静电感应作用和电磁感应作用;

三是雷电对架空线路或金属管道的作用,所产生的雷电波可能沿着这些金属导体、管道,特别是沿天线或架空电线将高电位引入室内造成反击。

石油化工的雷电等级划分

针对建筑物和户外装置区防雷设计的差别对石油化工装置的各种场所进行分类,分为户内(厂房房屋类)或户外(户外装置区)两大类,石油化工厂应根据其重要性、使用性质、智能化子系统的集成情况、发生雷击的可能性及后果,按雷电防护要求将其雷电防护等级分为二级:

遇下列情况之一时,石油化工场所雷电防护等级应划为Ⅰ级:

1、具有 0区或20区爆炸危险场所的建筑物;

2、具有 1区或21区爆炸危险场所的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者。

遇下列情况之一时,石油化工场所雷电防护等级应划为Ⅱ级:

1、具有1区或21区爆炸危险场所的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者;

2、具有2区或22区爆炸危险场所的建筑物;

3、有爆炸危险的露天钢质封闭气罐;

4、预计雷击次数大于0.25次/a的住宅、办公楼等一般性石油化工场所建筑物。

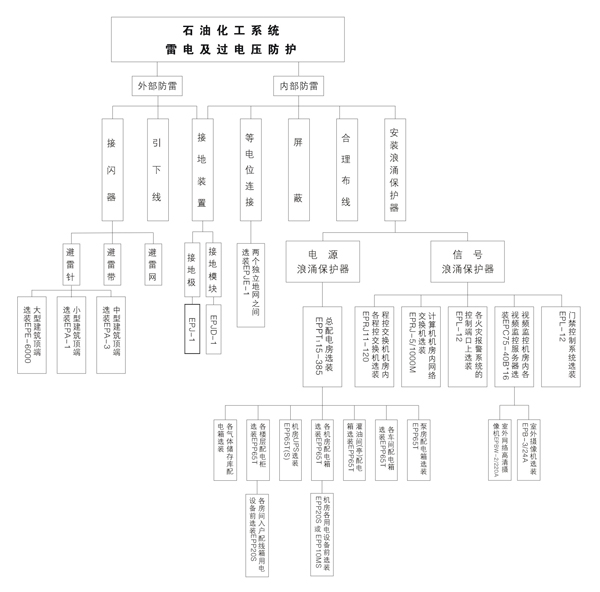

石油化工防雷示意图(以I级为例)
