光伏/风电防雷工程案例

随着能源危机的日益加重及人们对环境保护意识的增强，太阳能光伏发电技术和风能发电技术越来越受全球各国重视，光伏及风能并网发电系统的数量、规模和应用规模都在不断扩大，为确保光伏风能并网发电系统安全可靠运行，系统的防雷设计也越来越受重视。

光伏电站防雷配置

1、直接雷击防护在电站适当部位安装EPE-6000预放电避雷针，在机房房顶做避雷带。避雷针和避雷带可共用以独立地网，接地电阻应小于10欧姆，有条件的情况下可尽量小。

2、电站电力传输

在各太阳能电池板电力汇流箱中安装EPPG60防雷器，在直流配电柜中安装EPPG100防雷器。

3、电站控制设备

在电站控制机房配电箱中安装EPP65T电源防雷器，其他分配电箱中安装EPP40T电源防雷器。

设备所用拖线板使用EPP10MS-6防雷插座，机架PDU选择EPPJ10MS-8机架PDU

设备输出到室外的信号线根据接口类型选择加装EPL-24或EPRJ45-5避雷器。

对图像监控，在其输出端及进线端安装EPB-3/24三合一摄像机避雷器，EPC75-40B视频信号防雷器，及电源防雷器。

4、电站接地系统

避雷针及避雷带的接地应使用独立地网。电源及控制部分可共用一地网。

整个系统内的设备外壳，电缆屏蔽层均需良好接地。

风能电站防雷配置

1、直接雷击防护

桨叶上的接闪器要通过金属连接带连接到中间部位，然靠后可靠地引入大地，机舱顶部可加装合适的避雷针以防止雷电击中机舱。

机房区域可架设EPE-6000避雷针，房屋顶部架设避雷带。

2、电站控制设备

在机舱控制柜内电机电源输出端安装EPPF100风电专用电源防雷器，从测风系统和远端控制系统进入机舱的信号线要安装合适的信号避雷器如EPRJ45-5，EPL-12/24。

在机舱控制系统、变桨系统电源配电箱中安装EPP65T/S电源防雷器，其他分配电箱中安装EPP40T电源防雷器。

在电站变频柜输入端安装EPPF65专用风电防雷器，控制柜安装EPP65T/S电源防雷器，其他分配电柜安装EPP40T或EPP40S电源防雷器。

设备所用拖线板使用EPP10MS-6防雷插座，机架PDU选择EPPJ10MS-8机架PDU

设备输出到室外的信号线根据接口类型选择加装EPL-24或EPRJ45-5避雷器。

对图像监控，在其输出端及进线端安装EPB-3/24三合一摄像机避雷器，EPC75-40B视频信号防雷器，及电源防雷器。

3、电站接地系统

避雷针及避雷带的接地应使用独立地网。电源及控制部分可共用一地网。

整个系统内的设备外壳，电缆屏蔽层均需良好接地。

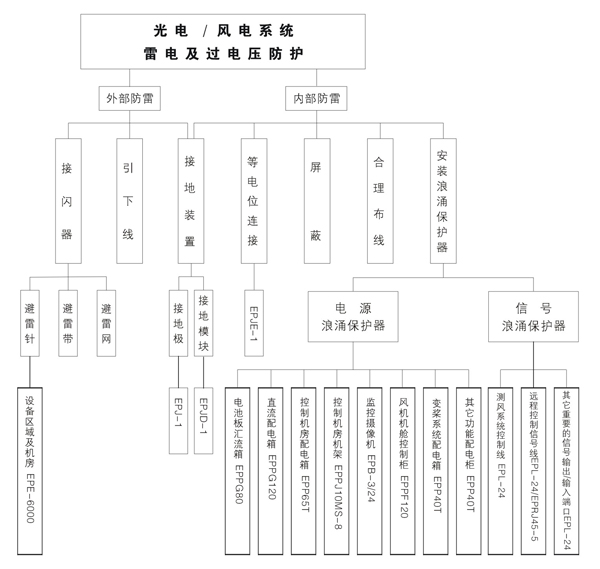

防雷示意图示意图：
