移动通信基站防雷工程方案


随着社会的进步,移动通信技术飞速普及与发展,在地球的每个角落,移动通信基站像雨后春笋般挺拔而起,介入到人们的日常生活中,快速而稳定的通讯愈来愈成为通讯设备的重要指标。

移动通信基站设备属于尖端微电子产品,它的电磁兼容能力较低,抗雷电、抗电磁干扰能力比较弱。随着气候的变化,雷暴恶劣天气愈来愈多,愈来愈反常,以致造成各地移动通信基站设备频繁遭雷击损坏,通讯中断,给人们的生活及各行各业造成了不可估量的损失。

做好移动通信基站的防雷,保障通讯设备正常稳定的运行,愈来愈加重要!

一 、 通信基站组成

移动通信基站主要由基础设施,供电设施和通信设备组成。

基础设施包括:房屋,铁塔。

供电设施包括:电力变压器,配电屏,UPS供电系统,分配电箱。

通讯设备包括:天线,馈线,通讯设备。

二、防雷配置指南

移动通信基站防雷是一个系统性的复杂工程,所使用的防雷措施也需要考虑整体的关联及配合。

雷电的危害形式并不是单一的,它包含有直接雷击、感应雷击、电磁脉冲辐射、雷电过电压侵入和反击,一旦某一设施遭受雷电袭击,必然会直接影响到与它相连的其它设施,造成破坏。

移动通信基站防雷可从以下几方面实施:

1、基站铁塔及机房

在基站铁塔顶部安装 EPE-6000预放电避雷针,避雷针固定后应与铁塔绝缘,其引下线使用专用的避雷针引下线。

在机房房顶做避雷带,需独立引下线。避雷针和避雷带可共用以独立地网,接地电阻应小于10欧姆,有条件的情况下可尽量小。

2、基站电力传输

为了最大程度的降低电力线路遭雷电直击的几率,需在电力变压器前端的电力输电线上端架设避雷线,并在变压器高压端安装高压氧化锌避雷器,变压器输出配电柜中安装EPPT140-385Ⅰ级避雷器,其下级配电箱中安装EPP80T避雷器。UPS输入配电线路上应安装EPP80T避雷器。

3、基站通讯设备

设备所用拖线板使用EPP10MS-6防雷插座,机架PDU选择EPPJ10MS-8机架PDU

设备输出到室外的馈线端根据接口类型选择加装EPC50-2000F或EPC50-2000N避雷器

对容易损坏的网络端口,串口加装EPRJ45-5及EPL-12避雷器。

4、基站接地系统

基站的接地分直击雷接地和感应雷接地。

避雷针及避雷带的接地为直接雷击接地。

机房低压电源避雷器接地,信号避雷器接地属于感应雷接地,感应雷接地应单独铺设地网,接地电阻需小于4欧姆,有条件的可以尽量小。机房静电地板下需铺设环形等电位接地体,室内所以避雷器接地,外壳接地连线均需连结于此。外部接地网需用扁铁同此装置紧密连结。

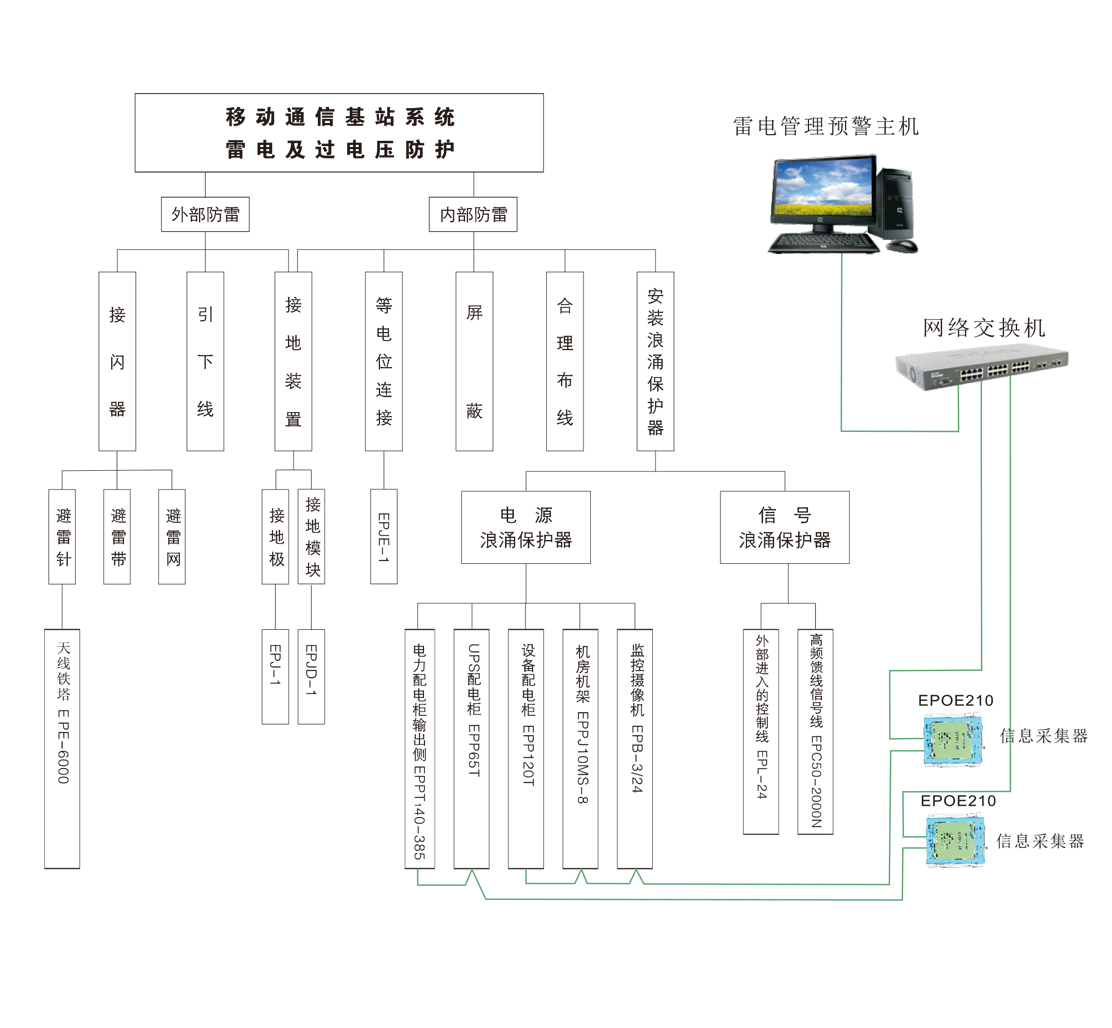

三 、防雷示意图示意图:
